气动高压调节阀
品    牌:上海港仪阀门
更新日期:2019-03-12
起批量(台)价格
≥13500元/台
产品详请
品牌: 上海港仪阀门 连接形式: 法兰连接 材质: WCB、304不锈钢等
型号: ZJMG 工作压差: 常规 适用范围: 电厂、锅炉、环保、冶金
压力环境: 高压 介质温度: 300℃ 驱动方式: 气动
适用介质:

概述

ZJMG气动多级高压调节阀采用的是多级轴流压套组成的迷宫式流道调节阀,完全控制了流过阀内的介质的流速,大幅度的降低了高压气体或者蒸汽在阀内产生的噪音,稳定的多级别降压有效使液体不会产生气蚀,是使用在高压介质场所性能稳定的控制阀,可选择多弹簧气动簿膜机构或电动执行机构等。

气动多级高压调节阀 技术参数及性能:


注:

1、以上为标准的配置结构,阀座为金属对金属,还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度,我们有更加合理的螺栓螺母选择。

2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨。

3、标准的阀体材料是碳钢和不锈钢,还可以提供多种用于高腐蚀性应用场合的合金材料。

气动多级高压调节阀 可提供的控制阀流量特性

※本表额定Cv值仅做参考用,高压差阀门设计CV大多根据工艺参数量体设计,请向本公司技术部咨询。4.公称压力ANSIClass900、 1500、额定Cv及行程 多级降压式套筒的降压级数:1~8级

 表5.公称压力ANSIClass2500多级降压式套筒的降压级数:1~8级

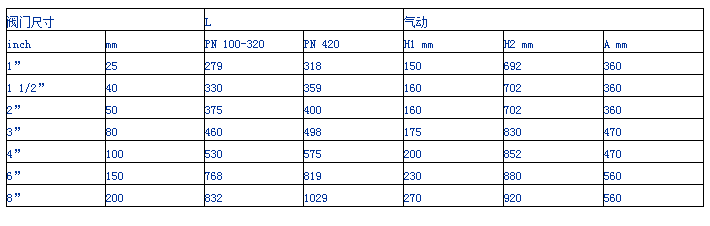

 表6.控制阀外形尺寸
