产品展示
气动V型球阀
品    牌:上海港仪阀门
更新日期:2019-04-09
起批量(台)价格
≥13100元/台
产品详请
品牌: 上海港仪阀门 连接形式: 法兰连接 材质: WCB、304不锈钢等。
型号: VQ647 工作压差: 常规 适用范围: 电厂、化工、环保、锅炉
压力环境: 常压 介质温度: 300℃ 驱动方式: 气动
适用介质:

概述

VQ系列精小型气动V型球阀是一种转角为90度的旋转类控制阀。它由气动活塞式执行机构和V型球阀组成,阀芯采用圆柱型通孔球体.以密封材质分有软密封和硬密封两种,以连接方式分为对夹式(VQ677)和法兰式(VQ647)两种。

该产品以压缩空气为动力源,接受阀门定位器或电磁阀控制信号,可实现对阀门比例式调节或快速位式控制。

该产品采用直通式铸造阀体,其流道通畅、流量系数大、可调范围大、密封性能好,带V型切口的阀芯,对阀座具有良好的剪切作用,使该产品适用于石油化工、造纸、污水处理及冶金等行业,对含有纤维和颗粒的悬浊液介质进行流量控制。特别适用于制浆、造纸等生产过程中的纸浆、白水、黑液等悬浮颗粒流体及浓、浊浆状流体介质的自动调节控制。

气动活塞式执行机构可分为单作用和双作用两种。双作用使用在失电或失气时,阀门保持于失电或失气时位置,以确保生产。单作用在失电或失气时,阀门处于原始极限位置(全开或全关),以确保生产过程处于安全位置。

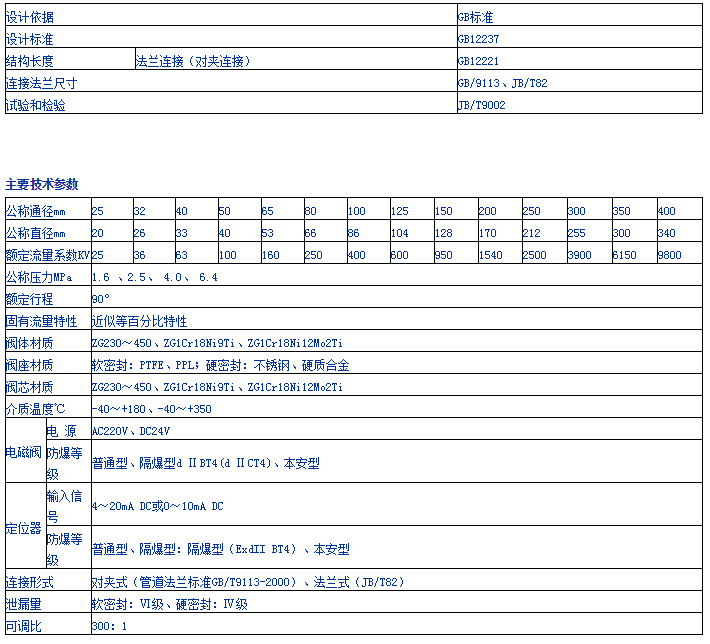

主要技术规范和参数

主要技术规范


 可配附件

 开关型:电磁阀、手轮机构、限位开关回讯器、空气过滤减压器等。

 调节型:电气阀门定位器,空气过滤减压器等。

 执行器转扭及动作时间


 参考外形尺寸



 型号编制

 GY          T          VQ        6       47         H              16            P             D         DN

 港仪       调节型     V型球阀    气动    47为法兰   H为硬密封      公称压力      P为不锈钢     单作用    阀口径

 公司       开关型省略                               77为对夹                     C为铸钢体     双作用省略
